排水沥青路面如何选材？路菲特高粘改性剂的应用适配方案

排水沥青路面具备抗滑、降噪、排水等方面优势，但对胶结料的粘结性能要求高。传统沥青难以在高空隙状态下牢固粘结集料，骨料飞散、耐久性不足等问题长期制约着排水路面的推广应用。上海群康沥青科技旗下路菲特高粘沥青改性剂，以增粘、加筋、弹性恢复三重协同作用提升混合料性能，为排水沥青路面的材料选择提供了技术支撑。



排水沥青路面的技术优势与材料挑战



从上世纪末开始，国内已有一些城市尝试铺设排水路面的试验路段。可见，排水沥青路面在道路工程领域并不是一个新鲜概念。这类路面的核心特征在于其大空隙结构，雨水透过表面空隙进入路面内部，通过层内连通孔隙向两侧或下方排出，消除了传统路面上常见的水膜，雨天行车的安全性因此得到提升。

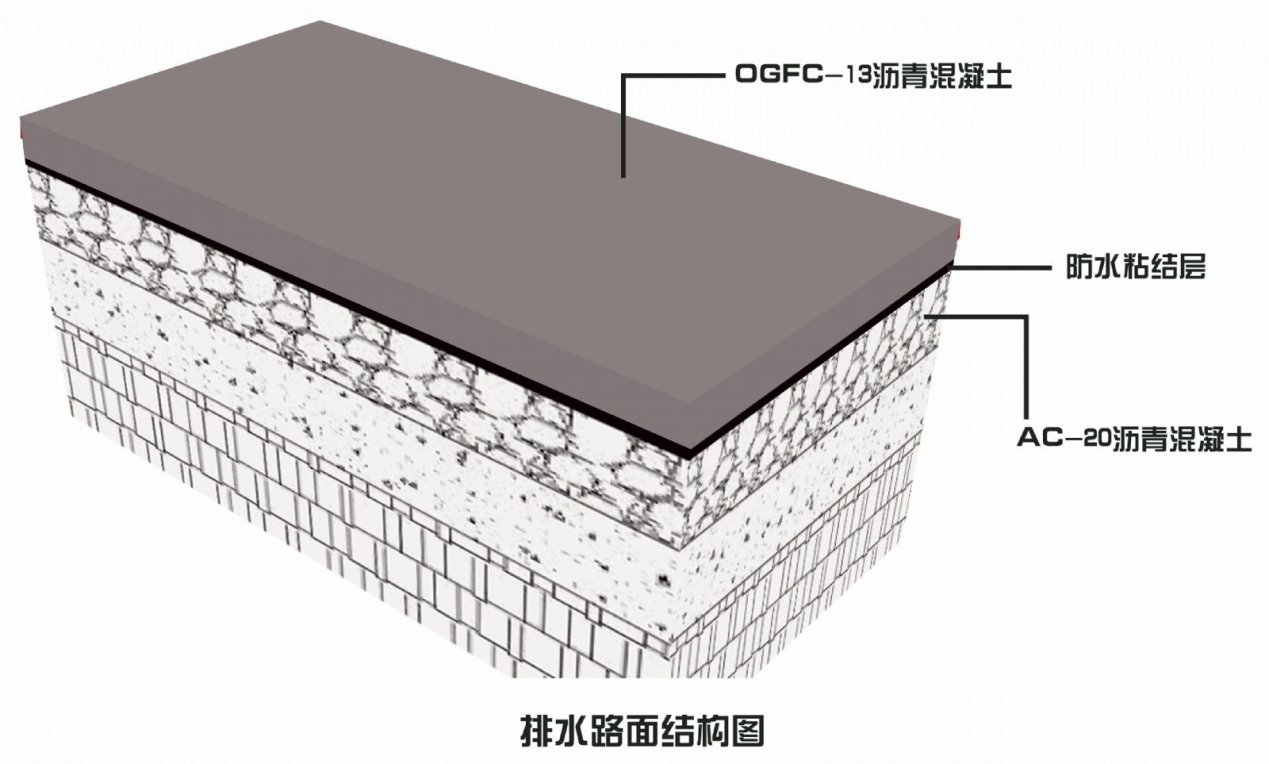

▲排水路面结构



从使用效果来看，排水沥青路面在抗滑性能、噪声控制、抑制水雾、防止水漂、减轻眩光等方面表现突出。有研究指出，排水沥青路面的工程应用可减少超过40%的雨天交通事故。

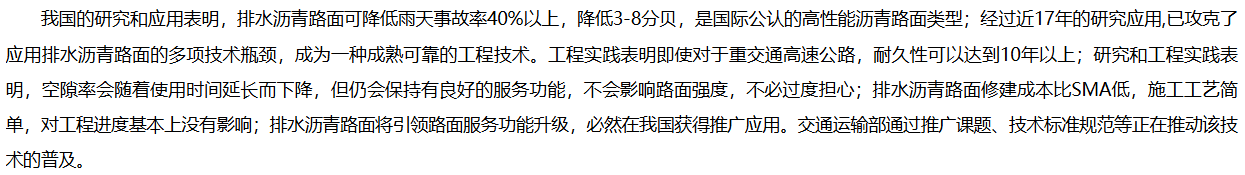

▲来自中国公路网



然而，这样一个性能具有优势的路面类型，在很长一段时间里并未得到大规模推广。原因并不复杂，排水路面的结构特点决定了它对材料的要求远比普通路面苛刻。大空隙意味着集料之间的接触点减少，每个接触点承受的应力更大。传统沥青在高空隙状态下难以牢固粘结集料，混合料强度不足，在重载与多雨环境下容易出现骨料剥落、飞散等病害。再加上当时对重载交通的发展程度估计不足、缺乏性能稳定的高粘度改性沥青以及后期养护经验不足，排水路面在早期试验后并未大面积铺开。



高粘改性剂为何是排水路面的核心材料



排水路面的性能瓶颈，归根结底是一个材料问题。OGFC混合料依赖集料之间的嵌挤作用以及沥青结合料的胶结作用来维持结构稳定。空隙率越高，对胶结料粘结性能的要求就越高。普通沥青无法同时满足高空隙率与高结构强度的双重要求。



高粘度改性沥青因此成为排水路面的核心胶结材料。高粘改性沥青是在基质沥青中添加高粘改性剂及增粘成分，经特殊工艺制备而成，具有60℃动力粘度≥20,000Pa·s的高性能沥青。其粘附性强、高温稳定性好、抗老化与抗水损害能力优异，广泛应用于排水性沥青路面、重载道路及桥面铺装等工程领域。

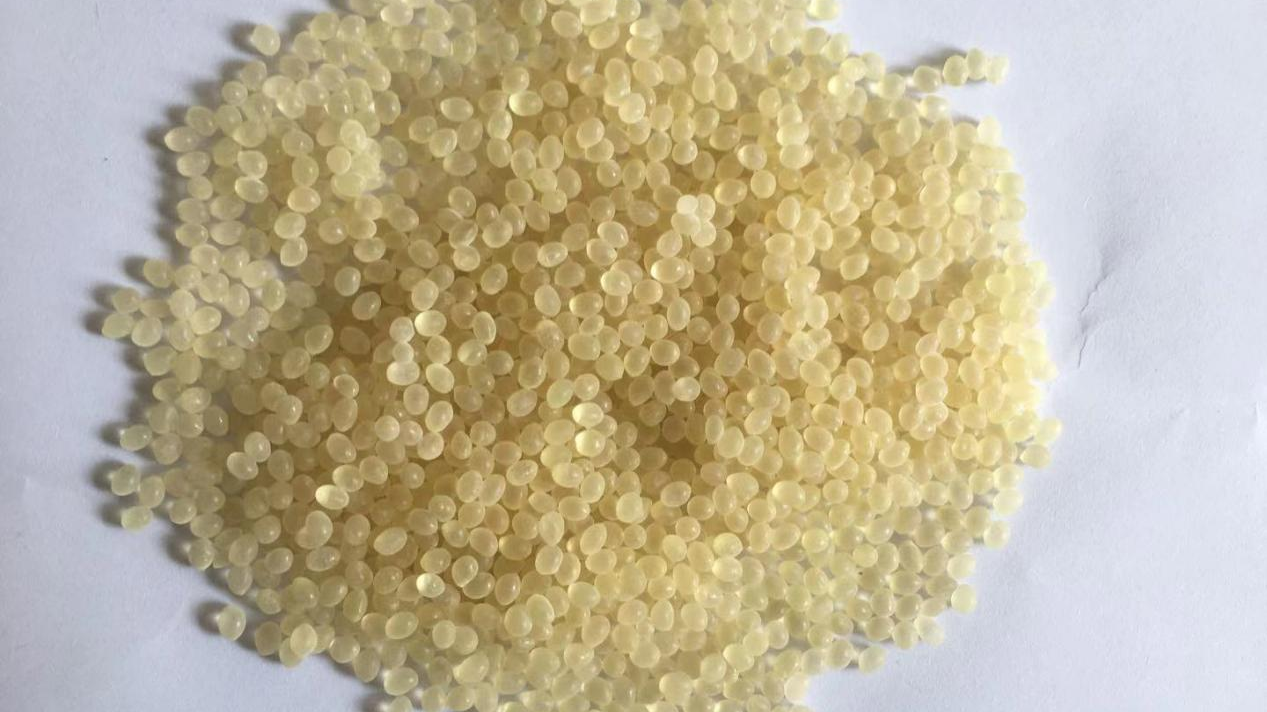

▲路菲特高粘沥青改性剂



之前，性能优良的高粘度改性沥青大多依赖进口。进口材料价格高、供货周期长，在一定程度上制约了排水路面在国内的大规模应用。针对这一现状，上海群康沥青科技经过系统研发推出了路菲特高粘沥青改性剂。



路菲特高粘沥青改性剂作用机理



路菲特高粘沥青改性剂外观呈浅黄色半透明颗粒状，由多种聚合物复合而成。它的作用方式不是简单的物理添加，而是通过三种协同机制提升混合料的整体性能。



结构稳定作用。在高温拌和过程中，改性剂软化后与沥青和集料充分结合，填充嵌挤到级配骨架的空隙中。这一过程限制了矿料颗粒间的相对滑动，增强了混合料内部的相互作用力，使整体结构更加致密稳定。

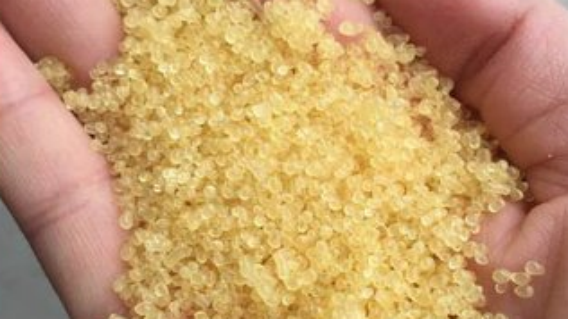

▲路菲特高粘沥青改性剂



加筋作用。改性剂中的聚合物在特定条件下形成具有相当劲度的微结晶区，在拌合过程中拉丝成纤维状。这些纤维体相互搭接、缠绕，在混合料内部形成一个立体的三维网状结构，将矿料颗粒牢固地束缚其中。这个微观网络相当于为混合料植入了增强骨架，大幅提高了整体强度与抗变形能力。



变形恢复作用。高温状态下改性剂处于粘流态，通过润湿和浸润作用均匀包裹在矿料颗粒表面。随着温度降低，胶结界面从粘流态转变为高弹态，呈现出更高的刚度和强度。这一特性赋予了混合料良好的弹性恢复性能，有助于抵抗荷载作用下的永久变形。

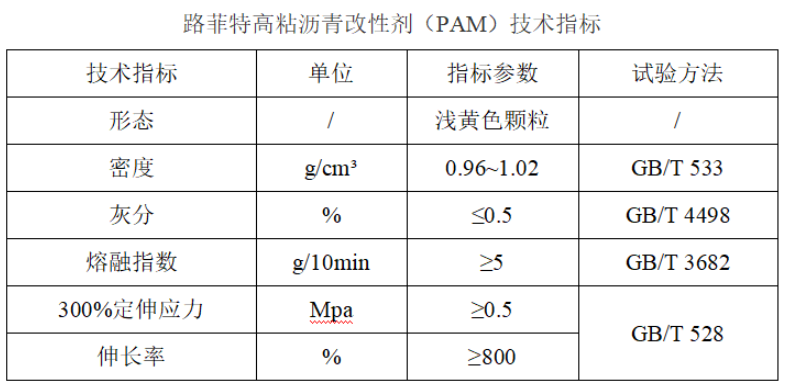

▲路菲特高粘沥青改性剂技术指标



这三重作用叠加在一起，使改性后的混合料在粘结强度、高温稳定性、抗水损害能力等方面均有提升。



路菲特高粘沥青改性剂施工工艺



材料性能需要通过施工来兑现。路菲特高粘沥青改性剂提供了干拌与湿拌两种添加工艺，可以根据项目条件和设备配置灵活选择。



干拌工艺采用直接投入法，将改性剂（添加比例为石料质量的0.6%至0.8%）与烘干后的集料一同投入拌合缸中进行10至15秒的干拌，随后加入沥青和矿粉再拌合约40秒。这种工艺操作简便，适合大多数拌合站。

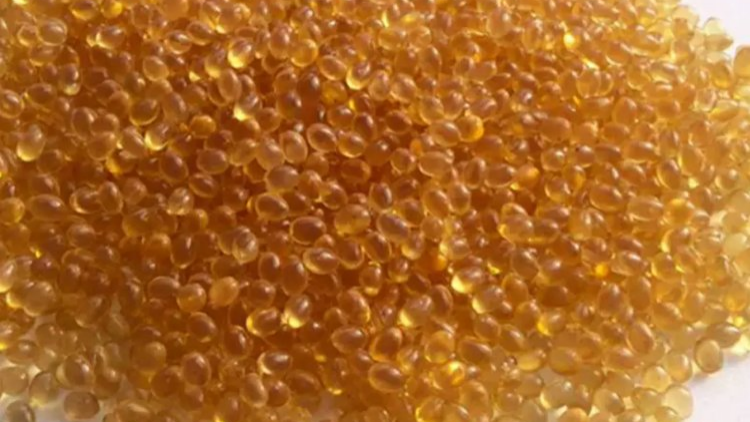

▲路菲特高粘沥青改性剂



湿拌工艺则是将改性剂按比例（改性剂与沥青的质量比例为12：88）直接加入带搅拌装置的沥青储存罐中，在180至190摄氏度的温度下持续搅拌2至4小时，制备成成品高粘沥青。使用时将高粘沥青加热至170至175摄氏度后直接泵入拌和楼进行混合料生产。



路菲特高粘沥青改性剂应用场景与适配价值



路菲特高粘沥青改性剂的应用场景覆盖了多个对路面性能有严苛要求的工程领域。



在排水路面和透水路面中，它是实现快速排水与结构耐久双重目标的核心保障。高粘改性剂在集料表面形成厚实胶结膜，在大空隙结构中依然能保持足够的粘结力，防止骨料在交通荷载下飞散脱落。

▲排水路面



在重交通道路、高速公路、机场跑道等高等级路面中，改性后的混合料高温抗变形、抗剪切能力显著提升。在“白改黑”等旧路升级改造工程中，它能有效增强新旧材料的层间粘结与整体性能。



从更宏观的视角来看，高粘改性剂的价值还体现在它解决了高性能路面材料长期依赖进口的问题。一款能够稳定供应、性能可靠的国产材料，对于排水路面在国内的规模化应用具有实际意义。



路菲特高粘沥青改性剂的研发与应用，是企业在响应绿色低碳发展、攻克技术瓶颈方面的实践成果。对于排水沥青路面的材料选择而言，高粘改性剂提供了一个兼顾性能与成本的技术选项。
