路菲特高粘改性剂——为高性能沥青路面注入强韧内核

排水沥青路面与透水路面性能卓越但推广受限，症结在于大空隙结构对沥青粘结力要求极高，传统材料易导致骨料飞散、耐久性不足。上海群康沥青科技携手同济大学，成功研发出路菲特高粘沥青改性剂。以下将解析其三重协同机理、施工工艺及应用场景，展现自主创新如何为高性能路面注入强韧内核。



高性能路面的材料之困



随着我国交通建设不断向环境友好与品质出行方向升级，道路工程对路面表面特性的要求日益提高。在众多路面类型中，具备大空隙特征的排水沥青路面因其抗滑性能高、噪声低、抑制水雾、防止水漂、减轻眩光等突出优点，被视为实现路面功能品质飞跃的最佳路面形式之一。有研究指出，排水沥青路面的工程应用可减少超过40%的雨天交通事故。

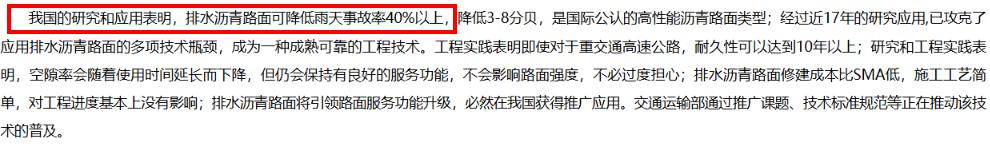

▲来源：中国公路网



然而，这样一个性能优势突出的路面类型，在很长一段时间内并未得到大规模推广。原因并不复杂：排水路面的结构特点决定了它对材料的要求远比普通路面苛刻。大空隙意味着集料之间的接触点减少，每个接触点承受的应力更大。传统沥青在高空隙状态下难以牢固粘结集料，混合料强度不足，在重载与多雨环境下极易出现骨料剥落、飞散等病害。

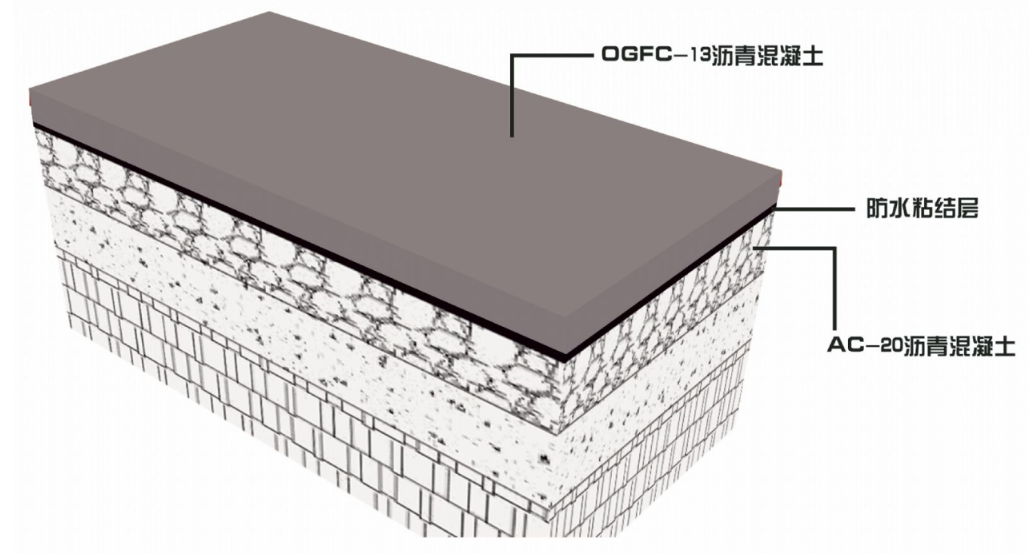

▲排水路面结构图



从上世纪末开始，国内一些城市尝试铺设排水路面的试验路段，但由于对重载交通的发展程度估计不足、缺乏性能稳定的高粘度改性沥青以及后期养护经验不足，排水路面并未大范围铺开。而性能优良的高粘度改性沥青，此前大多依赖进口，价格高、供货周期长，在一定程度上制约了排水路面在国内的大规模应用。



自主创新：破解“卡脖子”难题



针对我国道路交通状况和高粘度改性沥青大多依靠进口的现状，上海群康沥青科技与同济大学交通运输工程学院大力合作，经研究人员潜心攻关，推出了具有自主知识产权的路菲特高粘沥青改性剂。

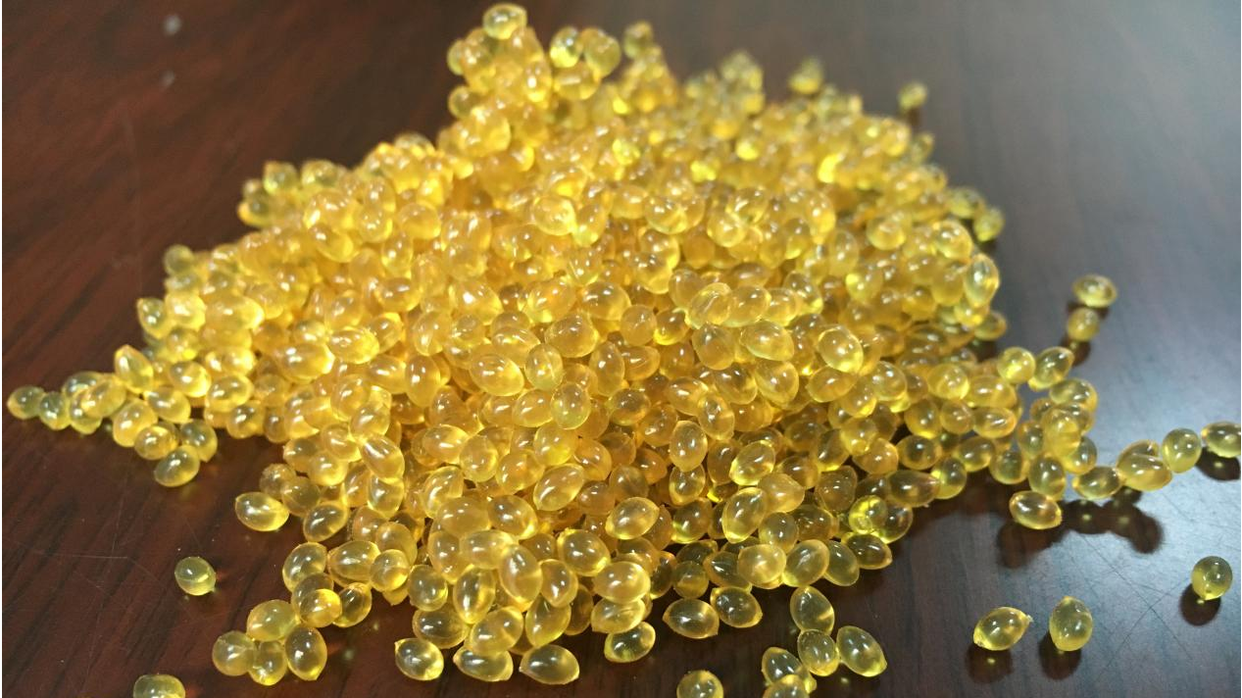

▲路菲特高粘沥青改性剂



路菲特高粘沥青改性剂外观呈浅黄色半透明颗粒状，是一种由多种聚合物复合而成的高性能沥青混合料改性剂。它并非简单的物理添加，而是通过多种聚合物的科学复合，形成一种高性能的沥青混合料增效剂。其核心功能在于通过对集料表面的增粘、加筋、填充以及对沥青本身的改性、弹性恢复等多重协同作用，全面提升沥青混合料的成型强度与长期稳定性。



该产品的成功研发与应用，标志着我国在高性能沥青路面材料领域实现了重要突破。它不仅仅是一款产品，更代表了一种以底层材料创新驱动路面性能升级的技术路径。



三重协同：作用机理深度解析



第一重：结构稳定作用



在高温拌和过程中，路菲特高粘沥青改性剂颗粒受热软化，与沥青和集料充分结合，并有效填充、嵌挤至级配骨架的空隙中。这一过程有效限制了矿料颗粒间的相对滑动，增强了混合料内部各组分间的相互作用力与内摩阻力，使整体结构更为致密与稳定。在重交通荷载的反复冲击与剪切作用下，这种结构稳定性直接转化为路面承载能力的提升。



第二重：加筋作用



改性剂中的聚合物在特定条件下可形成具有相当劲度的微结晶区。在拌合过程中，这些聚合物能够拉丝成纤维状，纤维体相互搭接、缠绕，最终在混合料内部形成一个立体的三维网状结构。该网络将矿料颗粒牢固地束缚其中，犹如钢筋混凝土中的钢筋，为混合料提供了优异的抗拉与抗变形能力，大幅提高了整体强度。

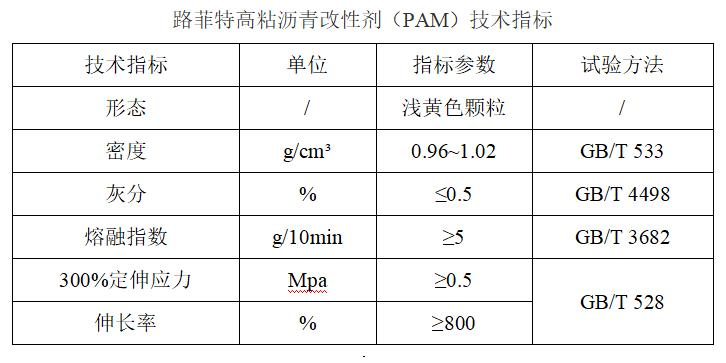

▲路菲特高粘沥青改性剂技术指标



第三重：变形恢复作用



高温状态下，路菲特高粘沥青改性剂处于粘流态，通过润湿和浸润作用均匀包裹在矿料颗粒表面。随着混合料温度冷却，胶结界面从粘流态转变为高弹态，呈现出更高的刚度和强度。这一特性赋予了混合料良好的弹性恢复性能，有助于抵抗荷载作用下的永久变形，有效减少车辙的产生。



这三个层面的作用叠加，使改性后的沥青混合料在粘结强度、高温稳定性、抗疲劳性能等方面均获得系统性提升。路菲特高粘改性剂还具备优异的抗水损能力，能够减少动水压力对沥青膜的剥离作用；同时提升低温抗裂性，缓解冻融破坏；其抗老化成分可延缓沥青变硬、变脆，让路面长期保持良好力学性能。



灵活工艺：适配不同生产场景



为确保产品性能在工程实践中得以充分发挥，路菲特高粘沥青改性剂提供了干拌与湿拌两种成熟的添加工艺，可根据项目条件灵活选择。



干拌工艺采用直接投入法，将路菲特高粘沥青改性剂（添加比例为石料的0.6%至0.8%，具体添加量由设计要求和实验室检测数据决定）与烘干后的集料一同投入沥青拌和楼的拌合缸中进行干拌（10至15秒），随后加入沥青和矿粉再拌合约40秒。

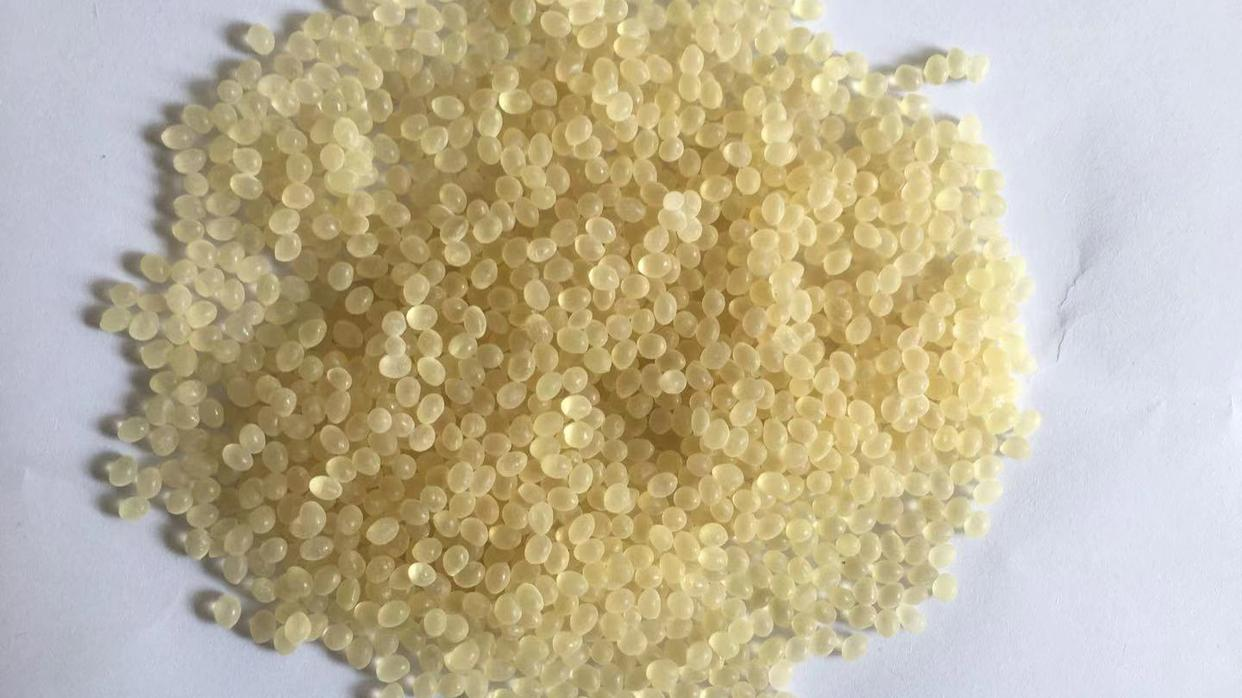

▲高粘沥青改性剂



湿拌工艺则将改性剂按既定比例（改性剂与沥青的质量比例为12:88）直接加入带搅拌装置的沥青储存罐中，在180至190℃的温度下持续搅拌2至4小时，搅拌均匀后即制备成成品高粘沥青。使用时将高粘沥青加热至170至175℃后直接泵入拌和楼进行混合料生产，后续工序与普通沥青混合料一致。



无论采用何种工艺，生产时需将集料烘干至180至190℃。成品混合料应拌和均匀，确保所有矿料颗粒均被沥青充分裹附，无花白料、无结团或严重离析现象，混合料出料温度需控制在175至180℃。由于开级配高粘沥青混合料细集料少、散热快且沥青粘度大，应避免长时间储存与运输。摊铺与碾压需遵循规范，摊铺温度不低于160℃，初压温度不低于150℃，碾压终了温度不低于90℃，确保在混合料粘度急剧增大前完成压实成型。



多元应用：面向严苛路面的核心材料



基于强大的增粘、加筋与稳定效果，路菲特高粘沥青改性剂主要服务于四类对路面性能有严苛要求的工程领域：



排水沥青路面与透水路面，这是最核心的应用场景。随着“海绵城市”建设的推进，路菲特高粘改性剂以其优异的粘结性能，成为实现排水、透水路面长效耐久的关键保障，在快速排水的同时抵抗骨料飞散。经增强后的透水路面可承受市政道路、园区道路及部分重载路段的行车荷载，高温抗变形、抗剪切能力显著提升。



重交通道路、高速公路与机场跑道。面对持续高温与重载车辆的反复碾压，路菲特高粘改性剂通过增粘、加筋与弹性恢复的三重作用，显著提升混合料的高温稳定性与抗剪切变形能力，有效抵抗车辙的形成与发展。

▲路菲特高粘沥青改性剂应用场景



“白改黑”等旧路升级改造工程。在旧水泥路面加铺沥青面层的改造中，路菲特高粘改性剂能有效增强新旧材料的层间粘结与整体性能。



陡坡路段与特殊地形。针对陡坡环境下爬坡与制动产生的持续水平剪切力，路菲特高粘改性剂通过增强结构稳定性与加筋效应，有效约束集料在剪切应力下的相对位移，从结构层面抑制铺装层推移与集料飞散。



从依赖进口到自主创新，路菲特高粘沥青改性剂的成功研发，为我国排水沥青路面、透水路面及重交通道路等高性能路面的规模化建设提供了坚实可靠的材料基石。它以增粘、加筋、弹性恢复的三重协同作用，让路面在重载下抗得住车辙、在多雨环境下扛得住剥落、在长期服役中经得起老化。
