透水沥青为何不透水？路菲特高粘改性剂拆解

透水沥青路面以18%-25%的空隙率实现雨水快速下渗，但大空隙结构对沥青粘结力要求极高，传统沥青难以牢固包裹骨料，透水却留不住骨料成为行业痛点。上海群康携手同济大学研发路菲特高粘沥青改性剂，以增粘、加筋、弹性恢复三重机理，从材料层面破解这一矛盾。



透水沥青的粘结力困局



透水沥青路面靠混合料内部的连通孔隙透水，空隙率需保持在18%-25%，远高于普通密级配路面的3%-6%，雨水才能迅速下渗排出，削减地表径流、缓解内涝。

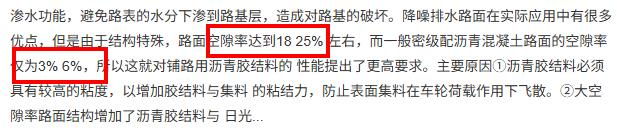

▲<高粘沥青改性剂制造技术>



但大空隙带来的结构问题同样突出，空隙率越大，集料接触点越少，每个接触点承受的应力越大。普通沥青粘度不足以在高空隙状态下形成足够厚度的胶结膜，混合料内聚力有限，在车辆反复碾压和雨水冲刷下，极易出现骨料飞散、路面松散等病害。



这就是“透水沥青不透水”的根源，路面用没多久就散了、堵了，透水功能快速衰减。问题在材料，透水沥青对胶结料提出三重要求：粘度足够高，能在集料表面形成牢固沥青膜，抵抗车轮荷载下的飞散力；耐老化性足够好，因为大空隙结构让沥青与空气和阳光接触面积成倍增加，老化速度远快于密级配路面；粘附性足够强，雨水频繁浸透混合料，沥青必须牢固粘附集料表面而不被水膜剥离。



三个条件同时满足，普通沥青做不到，必须靠高粘改性剂。



路菲特高粘沥青改性剂：三重协同作用机理



针对我国道路交通状况和高粘度改性沥青大多依靠进口的现状，上海群康沥青科技与同济大学交通运输工程学院大力合作，经研究人员潜心攻关，推出了具有自主知识产权的路菲特高粘沥青改性剂。

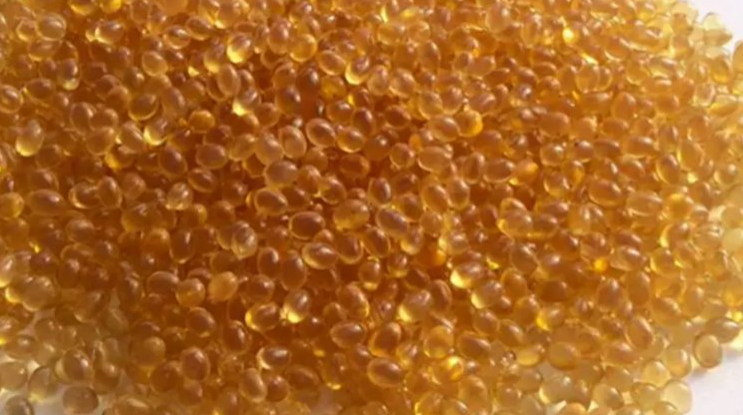

▲路菲特高粘沥青改性剂



路菲特高粘沥青改性剂外观呈浅黄色半透明颗粒状，是一种由多种聚合物复合而成的高性能沥青混合料改性剂，其核心功能在于通过对集料表面的增粘、加筋、填充以及对沥青本身的改性、弹性恢复等多重协同作用，提升沥青混合料的成型强度与长期稳定性。

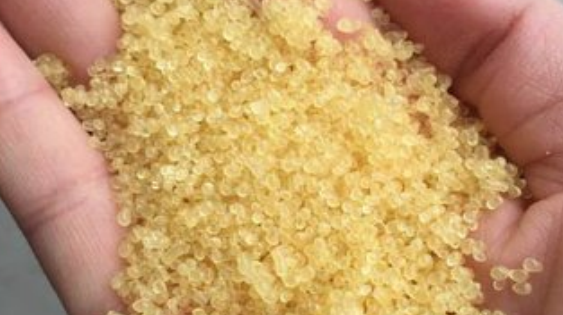

▲路菲特高粘沥青改性剂



第一重：结构稳定作用，在拌和过程中，路菲特高粘沥青改性剂在高温下软化，与沥青和集料充分结合，并填充、嵌挤至级配骨架的空隙中。这一过程有效限制了矿料颗粒间的相对滑动，增强了混合料内部各组分间的相互作用力与内摩阻力，使整体结构更为致密与稳定。在重交通荷载的反复冲击与剪切作用下，这种结构稳定性直接转化为路面承载能力的提升。



第二重：加筋作用，改性剂中的聚合物在特定条件下可形成具有相当劲度的微结晶区。在拌合过程中，这些聚合物能够拉丝成纤维状，纤维体相互搭接、缠绕，最终在混合料内部形成一个立体的三维网状结构。该网络将矿料颗粒牢固地束缚其中，为混合料提供了优异的抗拉与抗变形能力，大幅提高了整体强度。



第三重：变形恢复作用，高温状态下，路菲特高粘沥青改性剂处于粘流态，通过润湿和浸润作用均匀包裹在矿料颗粒表面。随着混合料温度冷却，胶结界面从粘流态转变为高弹态，呈现出更高的刚度和强度。这一特性赋予了混合料良好的弹性恢复性能，有助于抵抗荷载作用下的永久变形，有效减少车辙的产生。

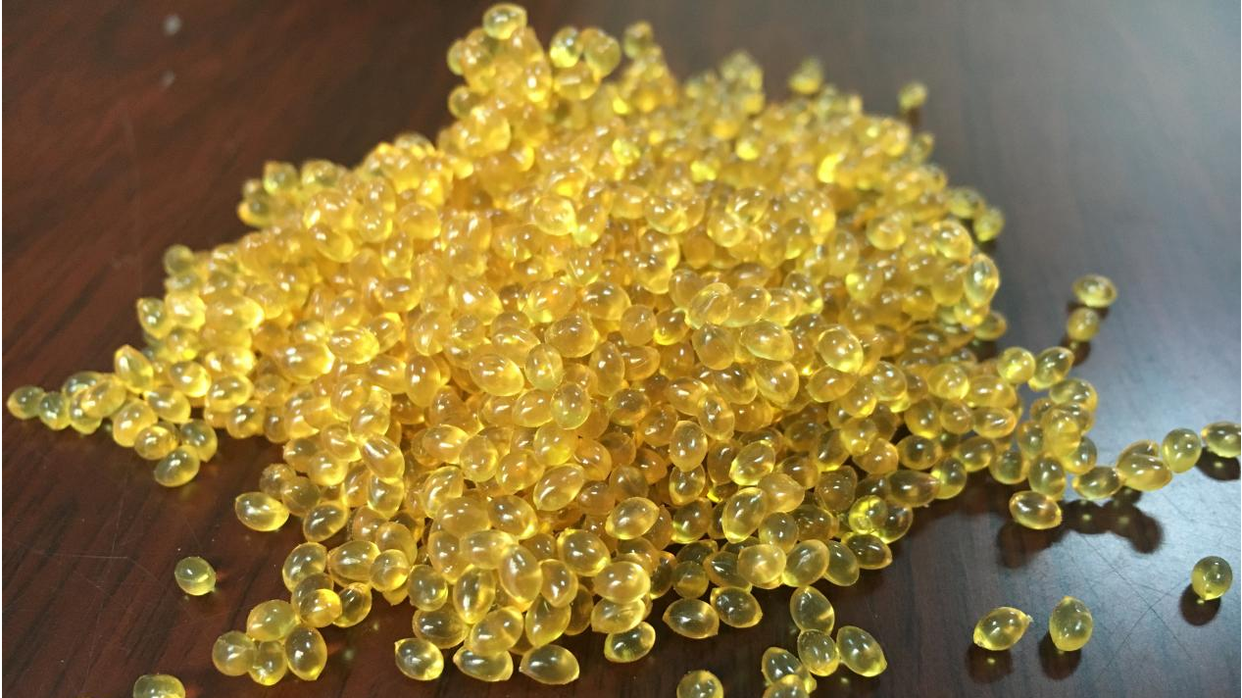

▲路菲特高粘沥青改性剂



在抗水损和抗老化方面，路菲特高粘改性剂同样表现突出，它能够减少动水压力对沥青膜的剥离作用，提升低温抗裂性以缓解冻融破坏，其抗老化成分可延缓沥青变硬、变脆，让路面长期保持良好力学性能。



路菲特技术指标与施工工艺



路菲特高粘改性剂的使用方法灵活，提供干拌与湿拌两种成熟的添加工艺，可根据项目条件灵活选择。



干拌工艺采用直接投入法，将路菲特高粘沥青改性剂与烘干后的集料一起投入到沥青拌和楼的拌合缸中进行干拌（10-15秒），随后加入沥青和矿粉再拌合约40秒。



▲路菲特高粘沥青改性剂



湿拌工艺将改性剂按比例直接加入到带搅拌装置的沥青储存罐中，保持在180-190℃的温度下持续搅拌2至4小时，搅拌均匀后即制备成成品高粘沥青。使用时将高粘沥青加热至170-175℃后直接泵入拌和楼进行混合料生产，后续工序与普通沥青混合料一致。



无论采用哪种工艺，混合料的生产与施工都需要严格控制温度窗口。



实际应用效果验证



路菲特高粘改性剂的应用效果，已在实际工程中得到验证。



邯郸透水路面改造工程：2019年，河北邯郸市在油漆厂路和陵园路启动海绵城市道路改造工程，前期在各选择30米作为试验段，分别选用陶瓷透水砖、路菲特透水沥青、MMA新型彩色沥青3种新型材料进行铺装对比。



试验结果表明，路菲特透水沥青在透水、防滑减噪等功能上均达到预期要求。随后工程进入大面积铺装阶段，陵园路从陵东街到陵西街段路北全部铺装完成。这是邯郸市建设海绵城市道路改造工程的首次尝试，路菲特透水沥青凭借实测表现获得了认可。



多雨城市透水沥青路面跟踪检测：在多个多雨地区市政道路改造项目中，路菲特透水沥青路面经历了持续跟踪检测。数据表明，项目通车后路面平整度、压实度、结构强度保持稳定，孔隙未出现大面积堵塞，渗水性能无明显衰减。在多雨、高湿度环境下，路面抗水损害、抗老化性能表现良好，满足长期使用要求。



▲维护地下水和土壤的生态平衡



这些工程实践的核心支撑，正是路菲特高粘改性剂对沥青混合料粘结强度和结构稳定性的系统性提升。



透水沥青路面的推广，绕不开一个材料层面的基础问题：如何在保持18%-25%空隙率的同时，让沥青牢固粘结每一颗骨料？路菲特高粘沥青改性剂通过结构稳定、加筋增强与弹性恢复的三重协同作用，从材料层面解决了这一矛盾。



干拌与湿拌两种工艺灵活适配不同生产条件，严格的温度控制体系保障了施工品质的可控性。邯郸透水路面改造等实际工程的验证，进一步证明了其应用效果。



对于市政管理部门、道路施工企业和高速公路养护单位而言，选择路菲特高粘改性剂，本质上是选择了一种让透水路面真正实现“透得快、撑得住、用得久”的材料方案。随着海绵城市建设的持续推进，这一从材料层面解决透水路面耐久性瓶颈的技术路径，正在被越来越多的工程项目所验证和采纳。
