路菲特高粘沥青改性剂，赋能路面交通新体验

随着经济社会发展与出行需求升级，交通建设日益追求环境友好和功能卓越。道路工程需提供更安全、舒适、环保的表面特性，成为重要目标。排水沥青路面具有抗滑、降噪、抑制水雾等优势，是沥青路面技术的高性能发展方向。

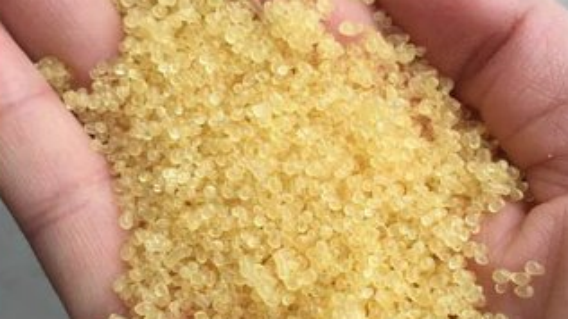

▲图释：路菲特高粘沥青改性剂

我国早期排水路面试验因重载交通预估不足、高粘度改性沥青缺乏及养护经验不足，未能大规模推广。近年，“海绵城市”理念兴起，排水沥青路面迎来新契机。

面对高粘度改性沥青依赖进口的现状，群康沥青科技推出路菲特高粘沥青改性剂，为排水沥青路面国产化提供了核心材料支撑。

产品核心：路菲特高粘沥青改性剂

路菲特高粘沥青改性剂外观呈浅黄色半透明颗粒状，是一种由多种聚合物复合而成的高性能沥青混合料改性剂。

其核心功能在于通过对集料表面的增粘、加筋、填充以及对沥青本身的改性、弹性恢复等多重协同作用，提升沥青混合料的成型强度与长期稳定性。该产品使用方法简便，可广泛应用于排水路面、透水路面等高要求工程领域。

作用机理：三重协同提升混合料性能

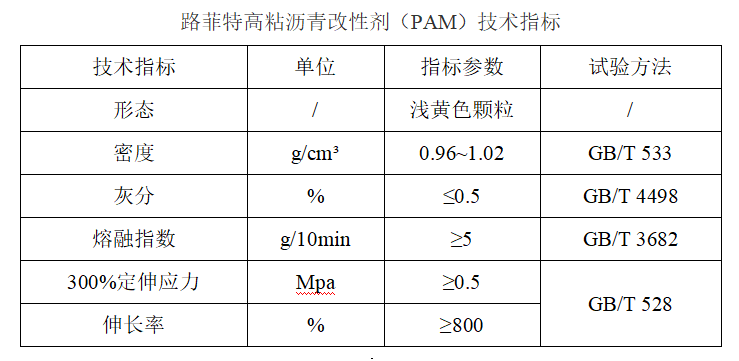

▲图释：路菲特高粘沥青改性剂(PAM)技术指标

优秀的结构稳定作用。在拌和过程中，路菲特高粘沥青改性剂在高温下软化，与沥青和集料充分结合，并填充、嵌挤至级配骨架的空隙中。

这一过程有效限制了矿料颗粒间的相对滑动，增强了混合料内部各组分间的相互作用力，从而使整体结构更为致密与稳定。

明显的加筋作用。改性剂中的聚合物在特定条件下可形成具有相当劲度的微结晶区。在拌合过程中，这些聚合物能够拉丝成纤维状，纤维体相互搭接、缠绕，最终在混合料内部形成一个立体的三维网状结构。

该网络将矿料颗粒牢固地束缚其中，如同为混合料植入了微观的增强骨架，从而大幅提高沥青混合料的整体强度与抗变形能力。

有效的变形恢复作用。当高温状态的路菲特高粘沥青改性剂投入拌和设备后，其处于粘流态，通过润湿和浸润作用，能够均匀地包裹在矿料颗粒表面。

随着混合料温度冷却，处于弹性状态的矿料与胶结界面呈现出更高的刚度和强度，这赋予了混合料更好的弹性恢复性能，有助于抵抗荷载作用下的永久变形。

施工工艺：灵活适配，保障工程品质

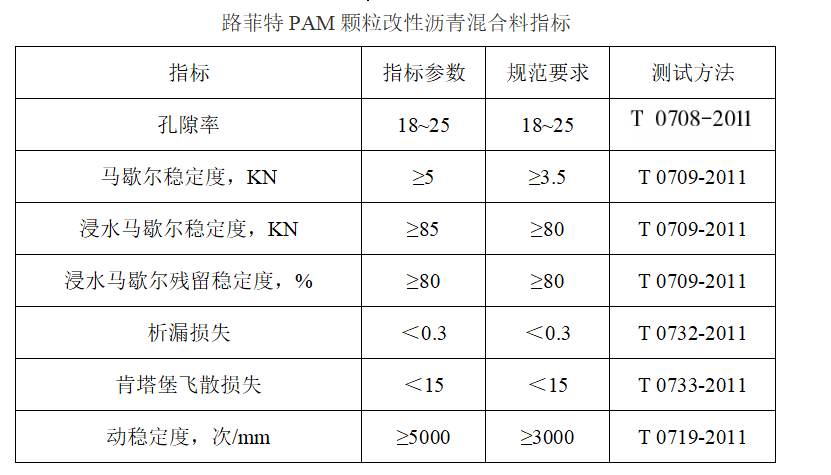

▲图释：路菲特 PAM 颗粒改性沥青混合料指标

为确保产品性能在工程实践中得以充分发挥，路菲特高粘沥青改性剂提供了两种成熟的添加工艺，可根据项目条件灵活选择。

干拌工艺：采用直接投入法。将规定比例的改性剂与烘干后的集料一同投入沥青拌和楼的拌合缸中进行干拌。随后加入沥青和矿粉，再拌合即可。

湿拌工艺：将改性剂按既定比例直接加入带搅拌装置的沥青储存罐中，在180~190℃的温度下持续搅拌2至4小时，搅拌均匀后即制备成成品高粘沥青。使用时，将高粘沥青加热至170~175℃后直接泵入拌和楼进行混合料生产，后续工序与普通沥青混合料一致。

无论采用何种工艺，生产时需将集料烘干至180~190℃。成品混合料应拌和均匀，确保所有矿料颗粒均被沥青充分裹附，无花白料、无结团或严重离析现象。混合料出料温度需控制在175~180℃。

由于开级配高粘沥青混合料细集料少、散热快且沥青粘度大，应避免长时间储存与运输。摊铺与碾压需遵循规范，摊铺温度不低于160℃，初压温度不低于150℃，碾压终了温度不低于90℃，以确保在混合料粘度急剧增大前完成压实成型。

应用领域：面向多元化的高性能路面需求

路菲特高粘沥青改性剂凭借其卓越的增强粘结与稳定结构能力，主要服务于以下几类对路面性能有严苛要求的工程领域：

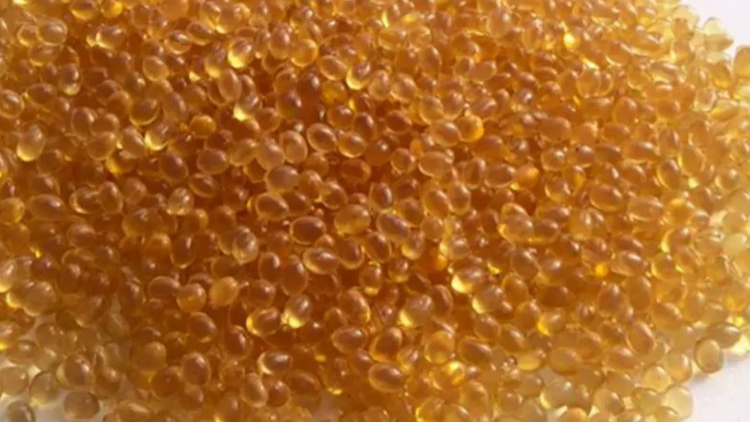

▲图释：路菲特高粘沥青改性剂

透水路面与排水路面：作为海绵城市建设的关键技术载体，该类路面要求混合料在保持大空隙透水的同时，具备足够的结构强度和粘结力以抵抗骨料剥落。高粘改性剂正是满足这一矛盾需求的核心材料。

重交通沥青路面：在交通荷载繁重的道路、公交专用道、交叉口等区域，需要路面具备极高的抗车辙、抗疲劳能力，高粘改性剂能显著提升混合料的高温稳定性和耐久性。

高速公路、机场跑道等高等级路面：这些场合对路面的平整度、安全性、舒适性及使用寿命有最高标准，高粘改性剂有助于构建更坚固、更耐久的沥青面层。

白改黑工程：在水泥混凝土路面上加铺沥青面层时，对沥青混合料的抗反射裂缝、层间粘结等性能要求较高，高粘改性剂能提供有效的性能增强。

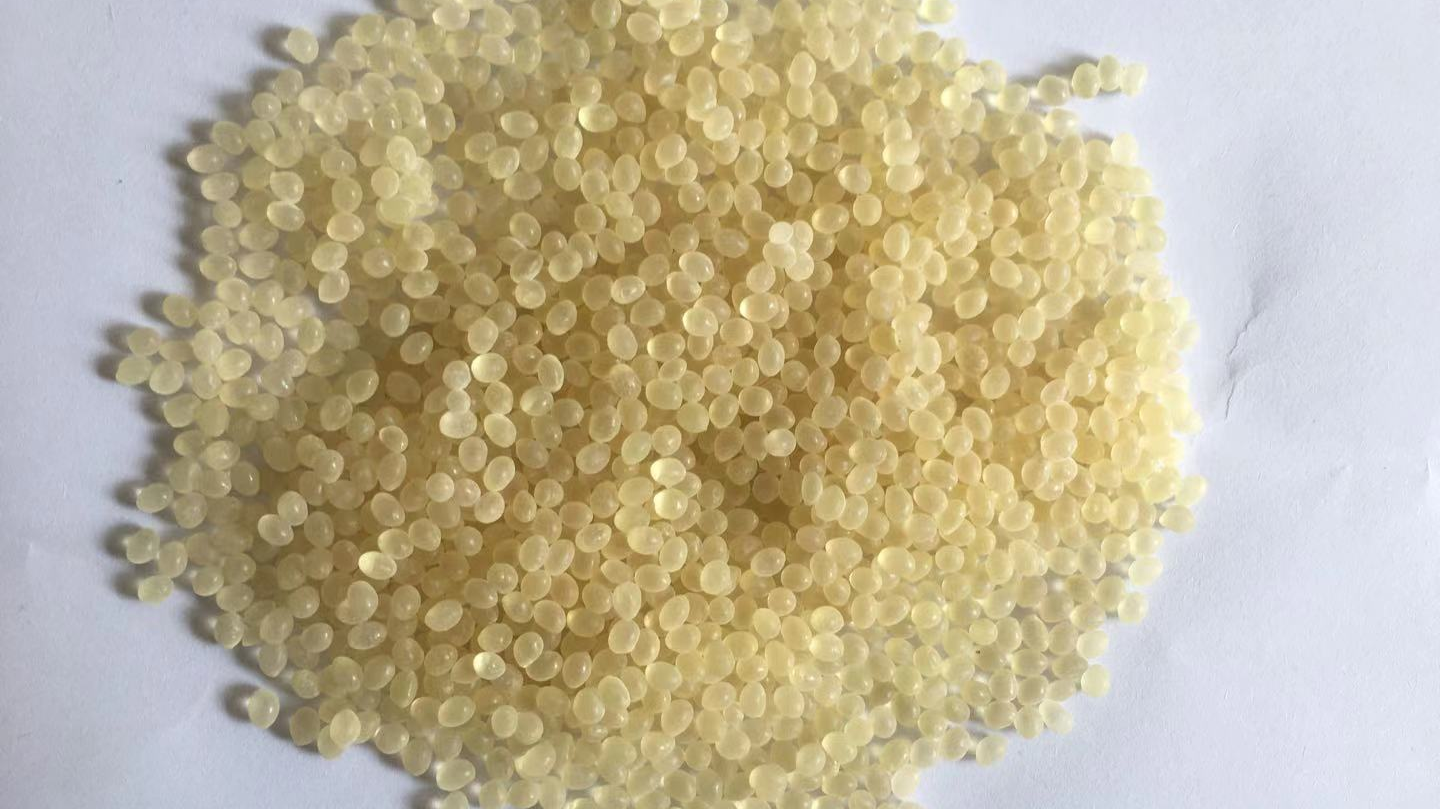

▲图释：路菲特高粘沥青改性剂

路菲特高粘沥青改性剂的研发应用，是上海群康沥青科技响应国家绿色号召、攻克技术瓶颈的成果。这不仅是改性材料，更是提升道路品质、保障安全、促进雨水管理、推动环保高效交通的重要支撑。
