匝道弯道车辙问题怎么解决？路菲特抗车辙剂施工要点分享

在高速公路、市政快速路及互通立交等道路体系中，匝道弯道属于典型的重载、高剪切、高频次转向受力路段，长期运营后极易出现车辙、推移、拥包等结构性病害，不仅降低路面平整度与行车舒适性，还会增大侧滑风险，缩短道路整体使用寿命，提升后期养护综合成本。

针对这一行业共性难题，上海群康沥青科技股份有限公司依托多年道路新材料研发与工程应用经验，推出路菲特抗车辙剂，为匝道弯道等重载特殊路段提供稳定、高效、长效的车辙治理方案。

为什么匝道弯道是车辙“重灾区”？

匝道和弯道处的受力状况与直线路段截然不同。当车辆通过弯道时，水平力显著增加，尤其是在重载或超载车辆较多的物流通道、港口连接线。

▲ 匝道弯道

路菲特抗车辙剂：解决弯道车辙的核心机理

针对“匝道弯道车辙问题怎么解决？”这一痛点，路菲特抗车辙剂并非简单的物理添加，而是通过多重化学与物理作用，重塑沥青混合料的性能。

加筋作用

在高温拌合过程中，路菲特抗车辙剂的部分聚合物会拉丝成塑料纤维。这些纤维在集料骨架内搭桥交联，形成微观的网状结构。这相当于在沥青混合料内部植入无数根“钢筋”，极大地增强了骨料之间的咬合力，从而抵抗弯道处的水平剪切力。

▲ 路菲特高模量沥青路面抗车辙剂

胶结与增韧作用

抗车辙剂颗粒熔化后与沥青发生化学反应，显著提高沥青的软化点和黏度，降低其对温度的敏感性。这使得沥青混合料在高温下依然能保持较高的弹性恢复功能，即便受到重载碾压，也能迅速“回弹”，减少永久变形。

嵌挤填充作用

熔融后的抗车辙剂能够填充级配骨架内部的微小空隙，使路面结构变得更加致密，进一步提高抗变形能力。

从实际效果来看，掺加了路菲特抗车辙剂的沥青混合料，其动稳定度（衡量抗车辙能力的核心指标）往往能提升数倍。虽然具体提升幅度因配比而异，但大量工程实践表明，它能让路面在高温（如70℃）和重载的双重考验下，依然保持稳定的骨架结构。

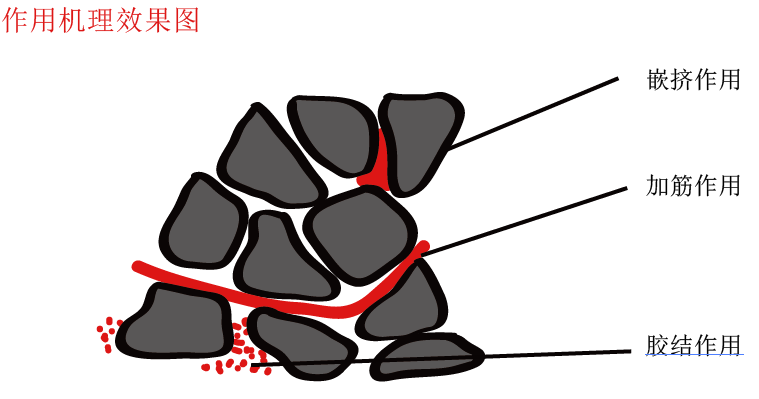

▲ 路菲特高模量沥青路面抗车辙剂作用机理效果

路菲特抗车辙剂施工要点分享

温度控制是核心

路菲特抗车辙剂属于聚合物改性剂，其完全熔融和分散需要足够的温度支撑。

集料加热温度：建议控制在185℃ - 200℃之间。只有达到这一温度区间，抗车辙剂颗粒投入拌缸后才能迅速软化、熔融，并与沥青充分融合，避免出现“夹生”现象。

拌和时间：建议适当延长干拌时间。相较于普通沥青混合料，添加抗车辙剂后，干拌时间应延长5 - 10秒，确保颗粒在集料中均匀分散，避免局部团聚。

碾压工艺的调整

由于抗车辙剂提升了混合料的“劲度”，其压实特性也会发生变化。

紧跟碾压：混合料对温度比较敏感，摊铺后必须在高温状态下（通常在120℃ - 145℃）完成初压和复压。

终压温度：碾压过程需持续进行，直至达到规定的压实度。建议在温度降至80℃之前完成所有的碾压工序，此时材料仍具有良好的塑性，能保证碾压密实而不开裂。

质量控制与油石比检测

在施工过程中，严禁随意改变沥青混合料的配合比。对于油石比的现场检测，建议采用燃烧炉法，这种方法能够更准确地测出添加了抗车辙剂后的混合料实际油石比，确保工程质量达标。

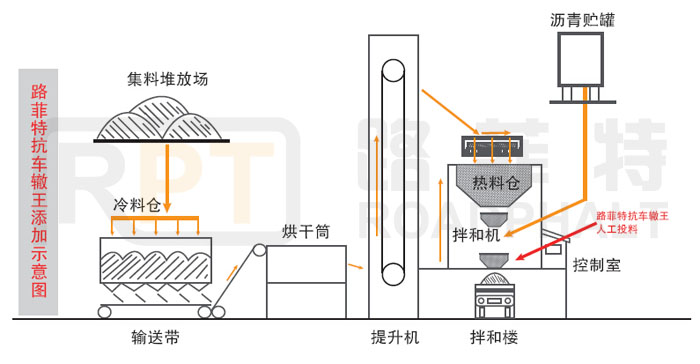

▲ 路菲特高模量沥青路面抗车辙剂添加方法

在道路预防性养护成为行业趋势的背景下，选用优质路面新材料、推行标准化施工，是提升道路品质、降低养护成本的关键。

路菲特抗车辙剂以稳定的性能、完善的服务，助力全国多地匝道弯道车辙治理工程，为道路安全畅通与长效运营保驾护航。

未来，上海群康沥青将持续深耕路面新材料领域，不断优化产品性能，为道路建设与养护行业提供更专业、高效、环保的解决方案。
