路面黑化工程用什么材料？路菲特路面黑化重构施工逻辑
路面黑化工程在材料选择上面临粘结力、耐久性等多重考验。群康路菲特推出的高粘沥青改性剂，为路面黑化提供了核心材料支撑。该产品由多种聚合物复合而成，通过增粘、加筋、填充等多重协同作用提升混合料性能，可广泛应用于排水路面、重交通道路及白改黑工程。
路面黑化，简单来说就是在原有路面上加铺沥青面层。但实际操作中，材料的选择往往决定了工程的成败。
水泥混凝土路面加铺沥青，行业里叫“白改黑”。这种改造面临几个材料层面的考验：沥青层与水泥基层的粘结力够不够？重载交通下会不会出现车辙？雨天会不会因为粘结不足导致骨料剥落？

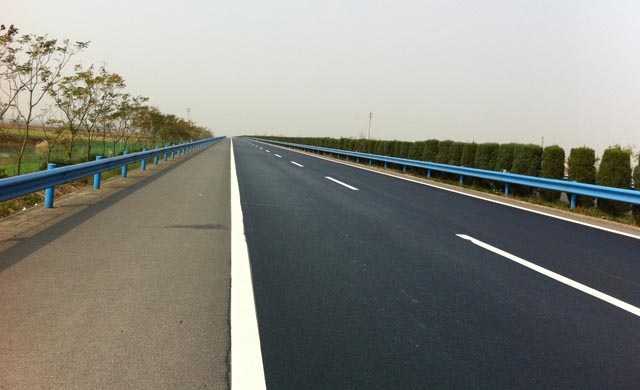

▲路面黑化工程
传统沥青混合料在这些场景下往往力不从心。普通沥青的粘度不足以在开级配的大空隙结构中形成足够厚的胶结膜，混合料的内聚力相对有限。面对重载交通和极端气候，路面很容易出现早期损坏。
有没有一种材料，能让路面黑化工程在粘结力、耐久性、施工便利性之间找到平衡？路菲特高粘沥青改性剂提供了一个方向。
路菲特高粘沥青改性剂的技术路线
路菲特高粘沥青改性剂的外观呈浅黄色半透明颗粒状，由多种聚合物复合而成。它不是直接替代沥青，而是通过在拌和过程中与沥青和集料相互作用，从三个层面提升混合料的综合性能。

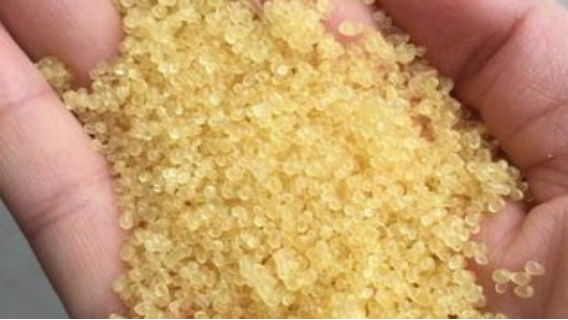

▲路菲特高粘沥青改性剂
结构稳定作用。在拌和过程中，改性剂在高温下软化，与沥青和集料充分结合，并填充、嵌挤至级配骨架的空隙中。这一过程有效限制了矿料颗粒间的相对滑动，增强了混合料内部各组分间的相互作用力，使整体结构更为致密与稳定。
加筋作用。改性剂中的聚合物在特定条件下可形成具有相当劲度的微结晶区。在拌合过程中，这些聚合物能够拉丝成纤维状，纤维体相互搭接、缠绕，最终在混合料内部形成一个立体的三维网状结构。这个微观网络将矿料颗粒牢固地束缚其中，相当于为混合料植入了增强骨架。

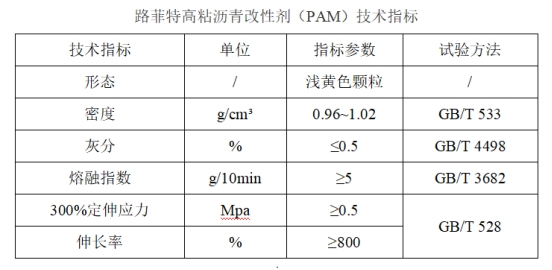

▲路菲特高粘沥青改性剂(PAM)技术指标
变形恢复作用。高温状态下改性剂处于粘流态，通过润湿和浸润作用均匀包裹在矿料颗粒表面。随着混合料温度冷却，胶结界面呈现出更高的刚度和强度，赋予了混合料更好的弹性恢复性能，有助于抵抗荷载作用下的永久变形。
这三个层面的作用叠加，使改性后的沥青混合料在粘结强度、高温稳定性、抗疲劳性能等方面都有提升。
路面白改黑工程中的材料价值
在路面黑化工程中，白改黑是一个典型场景，在水泥混凝土路面上加铺沥青面层。这种结构对材料有特殊要求。
水泥路面接缝多，温度变化时容易产生反射裂缝。如果沥青混合料的抗裂能力不足，裂缝很快就会从基层反射到表面。同时，沥青层与水泥基层的粘结界面是一个薄弱环节，粘结力不够的话，重载车辆驶过时沥青层可能整体推移。
路菲特高粘沥青改性剂在这类场景中能发挥材料价值。改性后的沥青混合料粘结力更强，与水泥基层的层间结合更可靠。加筋作用形成的三维网状结构增强了混合料的整体性，对抗反射裂缝有一定帮助。

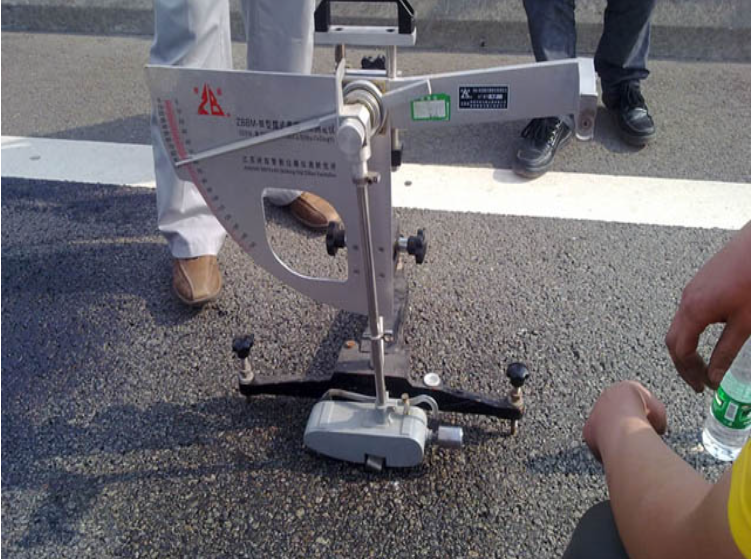

▲路菲特硅沥青应用项目-广东中江高速
在广东中江高速等项目的白改黑工程中，采用路菲特相关技术施工后，路面封水及抗滑性能均有提高。这类项目的实践表明，材料改性确实能为白改黑工程提供有效的性能增强。
透水路面与海绵城市建设
路面黑化不局限于传统密级配路面。海绵城市理念兴起后，透水路面和排水路面成为路面黑化的新方向。
这类路面的特点是混合料保持大空隙以实现透水功能，但同时要求具备足够的结构强度和粘结力以抵抗骨料剥落。这本身是一对矛盾，空隙越大，骨料之间的接触点越少，粘结力越难保证。
高粘改性剂正是解决这一矛盾的核心材料。它通过在集料表面形成厚实的胶结膜，在大空隙结构中依然能保持足够的粘结力，防止骨料在交通荷载下飞散脱落。同时，三维网状结构为透水路面提供了必要的结构强度。

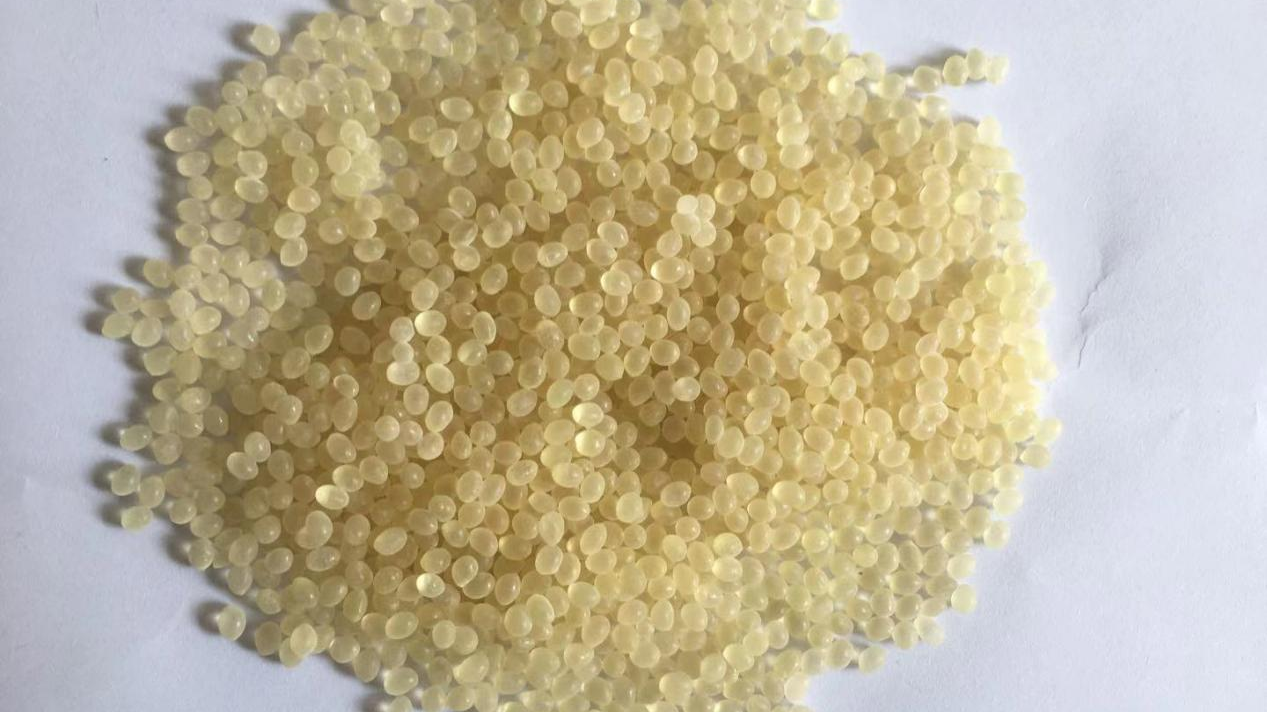

▲路菲特高粘沥青改性剂
对于海绵城市建设中的透水铺装、城市道路的排水路面等场景，高粘改性剂提供了一种兼顾透水功能与结构强度的材料方案。
施工工艺的灵活适配
材料性能再好，施工不到位也是空谈。路菲特高粘沥青改性剂提供了两种添加工艺，可以根据项目条件灵活选择。
干拌工艺采用直接投入法，将规定比例的改性剂与烘干后的集料一同投入拌合缸中进行干拌，随后加入沥青和矿粉再拌合即可。这种工艺操作简便，适合大多数拌合站。
湿拌工艺则是将改性剂按比例直接加入带搅拌装置的沥青储存罐中，在180至190摄氏度的温度下持续搅拌2至4小时，制备成成品高粘沥青。使用时将高粘沥青加热至170至175摄氏度后直接泵入拌和楼进行混合料生产。
无论采用哪种工艺，混合料出料温度需控制在175至180摄氏度。由于开级配高粘沥青混合料细集料少、散热快且沥青粘度大，应避免长时间储存与运输。摊铺温度不低于160摄氏度，初压温度不低于150摄氏度，碾压终了温度不低于90摄氏度。这些温度控制要求确保混合料在粘度急剧增大前完成压实成型。
从应用领域来看，路菲特高粘沥青改性剂主要服务于透水路面与排水路面、重交通沥青路面、高速公路与机场跑道、白改黑工程等对路面性能有严苛要求的工程。这些场景覆盖了路面黑化工程的主要类型。
▲群康路菲特部分荣誉资质
上海群康沥青科技创立于2003年，是一家以“路面新材料”为核心竞争力的国家级高新技术企业。其旗下的路菲特高粘沥青改性剂的研发应用，是企业在响应绿色低碳号召、攻克技术瓶颈方面的成果。对于路面黑化工程而言，材料的选择正在从“有什么用什么”转向“需要什么造什么”。高粘改性剂的出现，让路面黑化在材料层面有了更多的技术选项。
