陡坡路段沥青铺装如何防滑移？路菲特高粘改性剂抗脱落施工方案

陡坡环境下，车辆爬坡与制动产生的持续水平剪切力，叠加夏季高温、重载交通等外部因素，极易导致沥青混合料内部粘结失效，出现铺装层推移、集料飞散、局部脱落等问题，不仅大幅缩短路面使用寿命，提升养护成本，更直接威胁行车安全。

如何通过材料性能升级与施工工艺优化，系统性提升陡坡沥青铺装的抗滑移抗脱落性能，成为当前道路工程领域的重点研究方向。

陡坡路段沥青铺装滑移病害的形成机制

多向荷载叠加形成高剪切应力 陡坡路段车辆行驶过程中，除常规垂直方向的荷载压力外，车辆爬坡加速、下坡减速制动都会对铺装层产生持续的水平剪切力，坡度越大、车速变化越频繁、车辆载重越高，剪切应力的作用强度就越强。

当沥青混合料的内聚力与层间粘结力不足以长期抵抗该剪切应力时，铺装层便会逐渐出现推移变形，长期反复作用下进一步发展为松散、集料脱落等结构性病害。

高温环境导致沥青粘结性能衰减 沥青材料的粘度对温度具有较高敏感度，夏季高温时段沥青粘度显著下降，混合料的粘结强度与高温稳定性随之降低。

在陡坡重载的双重作用下，高温软化的沥青难以维持集料间的稳定粘结结构，极易出现集料推移、铺装层拥包等病害，这也是夏季陡坡路段病害集中高发的核心原因。

路菲特高粘改性剂的技术体系与作用机理

路菲特高粘沥青改性剂外观呈浅黄色半透明颗粒状，是由多种聚合物复合而成的高性能沥青混合料改性剂。

其核心功能在于通过对集料表面的增粘、加筋、填充以及对沥青本身的改性、弹性恢复等多重协同作用，提升沥青混合料的成型强度与长期稳定性。该产品使用方法简便，可广泛应用于排水路面、透水路面等高要求工程领域。

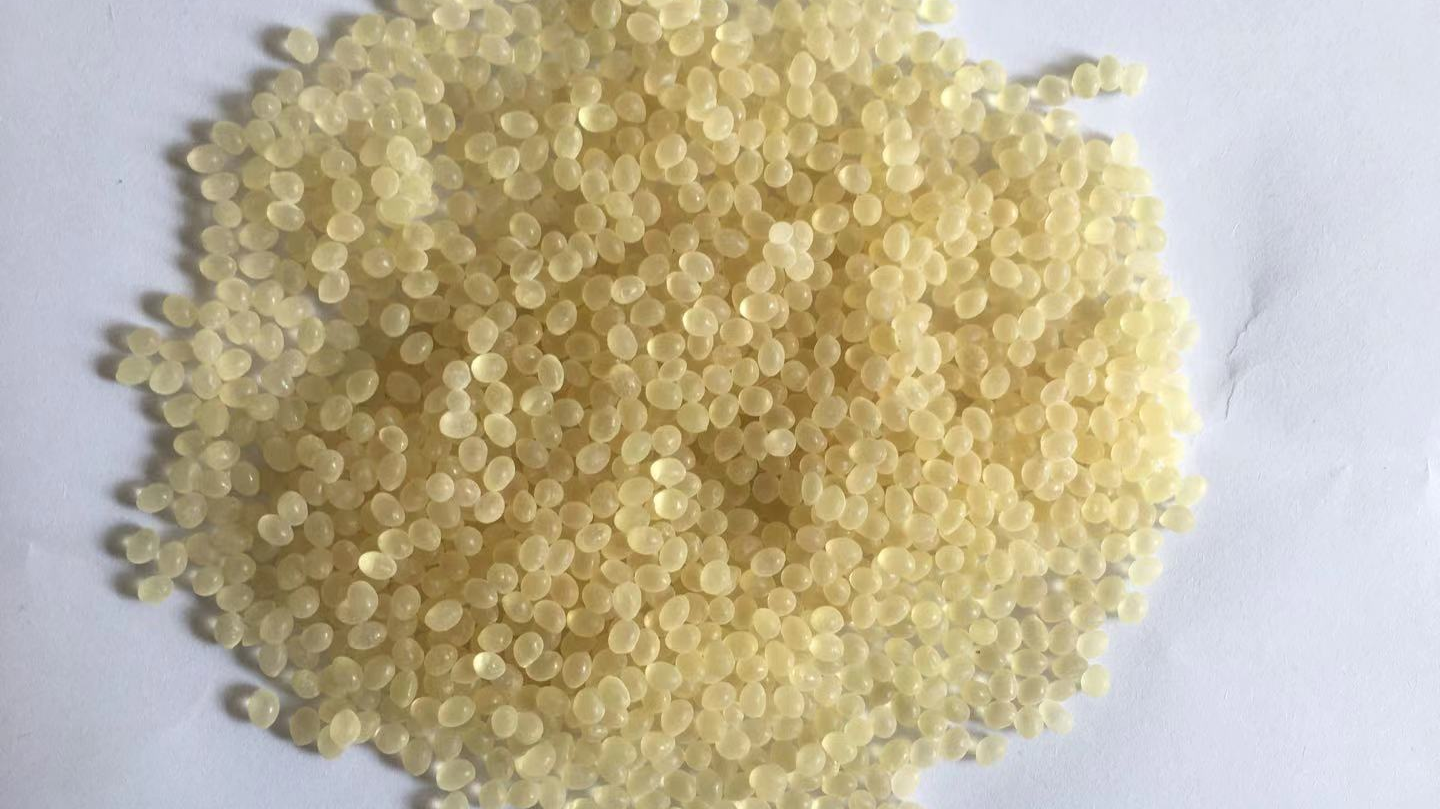

▲路菲特高粘沥青改性剂

在拌和过程中，路菲特高粘沥青改性剂在高温下软化，与沥青和集料充分结合，并填充、嵌挤至级配骨架的空隙中。

这一过程有效限制了矿料颗粒间的相对滑动，增强了混合料内部各组分间的相互作用力，从而使整体结构更为致密与稳定。对于陡坡路段而言，这种结构稳定性的提升直接转化为铺装层抵抗水平剪切力的能力。

改性剂中的聚合物在特定条件下可形成具有相当劲度的微结晶区。在拌合过程中，这些聚合物能够拉丝成纤维状，纤维体相互搭接、缠绕，最终在混合料内部形成一个立体的三维网状结构。该网络将矿料颗粒牢固地束缚其中，如同为混合料植入了微观的增强骨架，大幅提高沥青混合料的整体强度与抗变形能力。

这一加筋效应在陡坡路段尤为关键——三维网状结构能够有效约束集料在剪切应力作用下的相对位移，从结构层面抑制滑移的发生。

当高温状态的路菲特高粘沥青改性剂投入拌和设备后，其处于粘流态，通过润湿和浸润作用，均匀地包裹在矿料颗粒表面。随着混合料温度冷却，处于弹性状态的矿料与胶结界面呈现出更高的刚度和强度。

这赋予了混合料更好的弹性恢复性能，有助于抵抗荷载作用下的永久变形。在陡坡路段频繁的启动、制动荷载作用下，这一特性能够有效减少铺装层的累积变形。

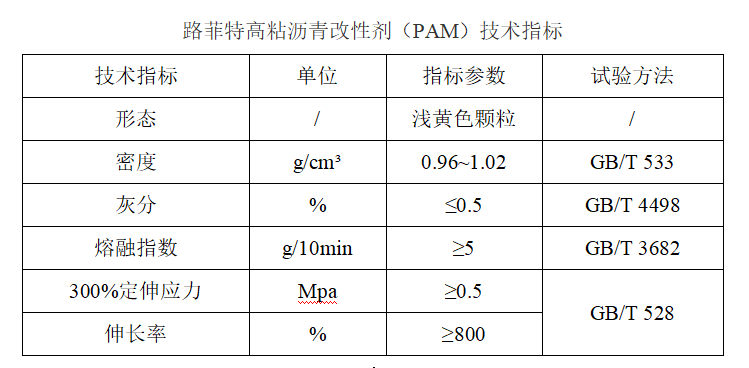

▲路菲特高粘沥青改性剂 产品技术指标

路菲特高粘改性剂具备优异的抗水损能力，能够减少动水压力对沥青膜的剥离作用；同时提升低温抗裂性，缓解冻融破坏；其抗老化成分可延缓沥青变硬、变脆，让路面长期保持良好力学性能。

对于暴露于自然环境的陡坡路段而言，这些性能保障了铺装层在长期服役过程中的稳定性。

路菲特高粘改性剂抗脱落施工方案

路菲特高粘沥青改性剂提供了干拌与湿拌两种成熟的添加工艺，可根据项目条件灵活选择。

干拌工艺。 采用直接投入法，将规定比例的改性剂与烘干后的集料一同投入沥青拌和楼的拌合缸中进行干拌，干拌一定时间后加入沥青和矿粉再拌合。改性剂的添加比例需根据设计要求和实验室检测数据确定。

湿拌工艺。 将改性剂按既定比例直接加入带搅拌装置的沥青储存罐中，在180至190摄氏度的温度下持续搅拌2至4小时，搅拌均匀后即制备成成品高粘沥青。使用时将高粘沥青加热至170至175摄氏度后直接泵入拌和楼进行混合料生产，后续工序与普通沥青混合料一致。

混合料生产控制。 无论采用何种工艺，生产时需将集料烘干至180至190摄氏度。成品混合料应拌和均匀，确保所有矿料颗粒均被沥青充分裹附，无花白料、无结团或严重离析现象。混合料出料温度需控制在175至180摄氏度。

摊铺与碾压。 由于开级配高粘沥青混合料细集料少、散热快且沥青粘度大，应避免长时间储存与运输。摊铺与碾压需遵循规范要求，摊铺温度不低于160摄氏度，初压温度不低于150摄氏度，碾压终了温度不低于90摄氏度。施工时应在混合料温度较高时尽快碾压成型，确保在混合料粘度急剧增大前完成压实。

▲路菲特高粘沥青改性剂

应用场景与工程价值

路菲特高粘沥青改性剂可应用于对路面强度与稳定性要求极高的场景，包括透水路面、排水路面、重交通沥青路面、高速公路、机场跑道等高等级路面以及白改黑工程。在陡坡路段、钢桥面铺装等对层间粘结要求高的特殊场景中，高粘改性沥青凭借远高于传统改性沥青材料的黏度，能够提供出众的层间粘结效果。

对于市政管理部门、道路施工企业、高速公路养护公司等客户而言，在陡坡路段铺装中采用高粘改性沥青方案，不仅是从材料层面解决滑移和脱落病害的技术手段，更是提升工程耐久性、降低全生命周期养护成本的有效路径。

高粘改性剂增强后的沥青混合料在高温抗变形、抗剪切能力方面的显著提升，使得陡坡路段铺装的使用寿命和服役性能得到切实保障。

▲路菲特高粘沥青改性剂应用场景

陡坡路段沥青铺装的抗滑移与抗脱落，本质上是材料粘结性能与工程受力需求之间的匹配问题。路菲特高粘改性剂通过结构稳定、加筋增强、变形恢复和抗水损害等多重作用机理，为这一技术难题提供了系统的材料解决方案。

结合规范的施工工艺控制，高粘改性沥青能够在陡坡路段构建稳定、耐久、安全的铺装结构，有效应对水平剪切力与自然环境因素的联合作用。
